⽆扰动快速切换成套装置运用背景

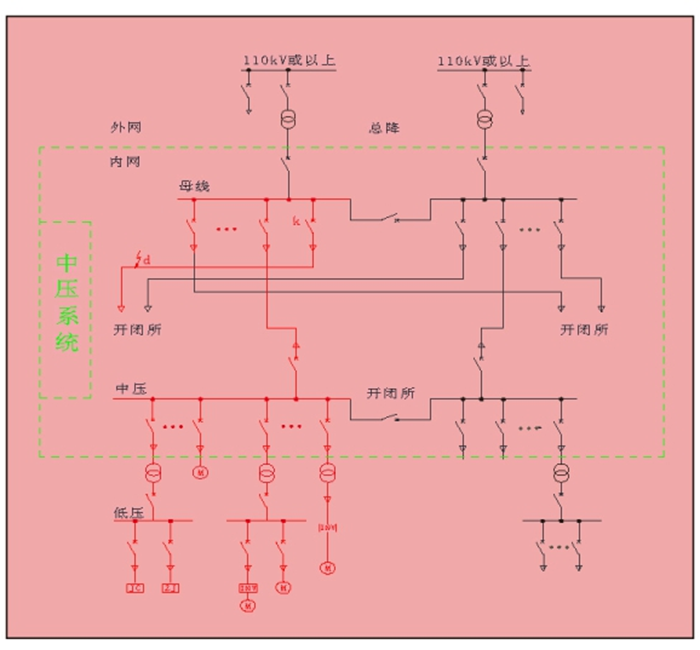

  石化、冶金等大中型工业企业,由于外部电网或内部供电网络故障或异常的原因,造成非正常停电、电压大幅波动或短时断电的情况屡见不鲜。由于冶金、石化企业的生产连续性很强,供电的中断或异常往往会造成设备停运或空转、工艺流程中断或废品产生,甚至会危及人身、设备的安全,造成严重的后果。为提高工业企业用户供配电系统抗电网电压扰动的能力,保证供电可靠性,工业用户高压输配电和变电所一次系统一般采用双路或多路供电,并辅以二次系统采用备自投装置。然而,对一般工业企业而言,备自投装置已经可以满足要求。而在石化、冶金等要求连续供电可靠性高的企业,备自投的使用效果并不理想,在使用中发现存在以下问题:·由于采用低电压切换原理,低电压的时间整定要求躲过相邻系统故障或高压电动机内部故障的切换时间,因此,切换的时间长;·由于切换的时间长,电动机电源电压直线降低,转速下降,备用电源再投入时电动机的冲击电流过·传统的备自投装置是电磁型、晶体管或集成电路型的电压继电器、时间继电器等构成,其功能单一,对不同的一次系统接线方式适应性差且可靠性低,使得自投成功率低。基于以上原因,传统的备自投装置将给钢铁、石化等企业安全生产带来不利影响,因此在这些企业中的应用也受到一定的限制。随着石化、冶金等企业高压电动机的数量和容量不断增多,在断电后系统的电压衰减较慢,残余电压的幅值也很大。由于电动机反馈电压的存在,从失电到失压进而无压,备自投完成动作的过程持续时间长达 1-2秒,甚至更长,此时电动机已经被分批切除。即使是延迟时间较长的高压重要电动机没被切除,由于母线已经无压(一般无压定值为额定电压的20%-35%),转速已经严重下降,直接影响生产过程的连续性,并对产品质量造成不良影响。而且此时恢复供电将造成较大的电动机自起动电流,对供电网络产生冲击。对于石化、钢铁冶炼等企业,由于存在大量电动机,母线失压后电动机惰行,反馈电压下降较慢,为了避免备用电源合上时由于反相或相位差大造成大的冲击电流。FSMS型无扰动快速切换成套装置(简称“快切装置”),是基于本公司新一代嵌入式软硬件平台、以及配合本公司先进的快速真空断路器而研制电源自动快切装置。并特别针对冶金、石化等行业用户的需求而专门设计和研发的新一代多功能快切产品。装置适用于化工、煤炭、冶金等对供电电源可靠性要求较高场合的电源快速切换。

母线残压保持装置

安徽方盛电器科技有限公司办公室地址位于安徽省省会、大城市合肥,公司专业从事于电力、电气，电器及系统过压设备的研发，生产与销售的高科技民营股份制企业，公司与国家教育部直属的“211工程”重点高校建立了长期合作关系，确保了公司在技术上的先进性和在同行业中的领先地位，此外公司在人才培养以及技术创新方面共同发展,为顾客提供技术先进，功能全面的电力、电气、电器及系统过压保护系列产品。公司主要产品有:FS-DZH智能型消弧消谐及过电压保护装置、FS-DZY过电压抑制柜(聚优柜)、FSDZB系列无损耗深度限流装置、FSDZC系列母线残压保持装置.FSMS无扰动快速切换成套装置、FS-DZB三相组合式过电压保护器、FS-DZJ电能优化装置、FS-KC系列开关柜状智能操控、FS-KC300智能操控测温装置、FS-500 系列无线接点测温装置、FS-CTB CT二次过电压保护装置、FSYXQ一次消谐装置、FS-XX微机消谐装置、FS-DX小电流接地选线装置、FS-JC绝缘监测装置、FS-HGB电弧光保护装置、智能照明系统等近百种产品公司秉承高新技术企业人才密集、资金密集、技术密集优势，真诚与电气、电器行业协作，携手共创美好未来。

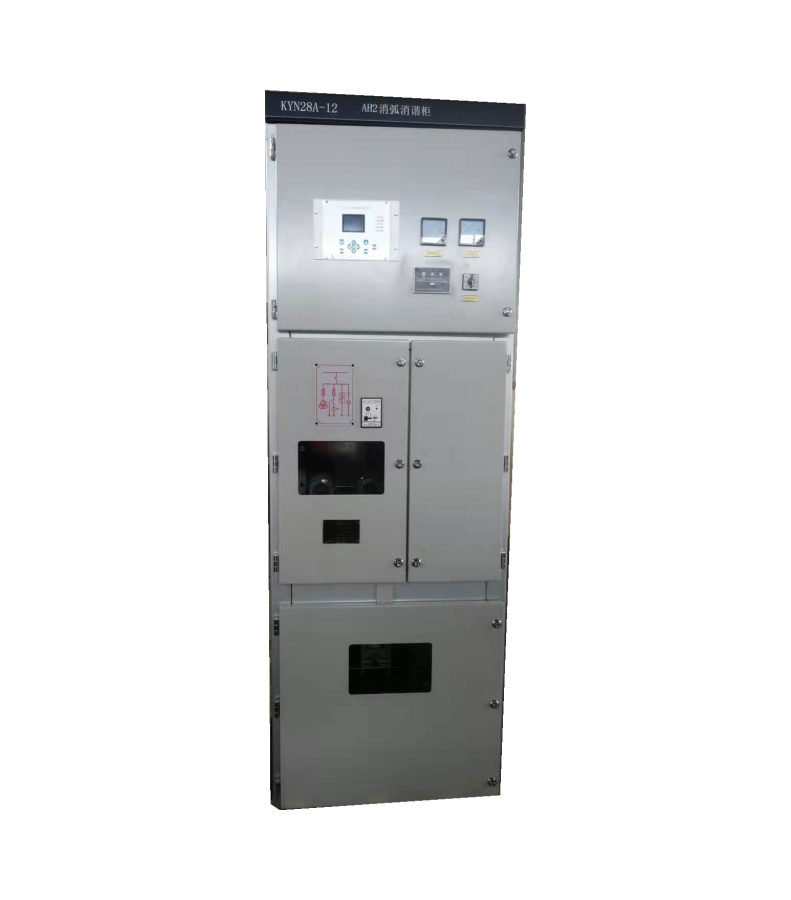

FS-DZH智能型消弧消谐装置

消弧消谐柜1技术要求：正常运行时，本装置承担PT柜功能；当系统发生单相弧光接地故障时，本装置可迅速将故障相转化为金属接地，则故障相电弧熄灭，同时将弧光过电压稳定在线电压水平，可有效避免因单相弧光接地造成的相间短路、避雷器爆炸及电缆放炮等事故；装置动作后，面板显示故障类型（PT断续、金属接地和弧光接地）和相别，同时输出无源接点信号，装置动作后将过电压限制在倍之内；装置配置RS485接口，可按照用户提供的通讯规约进行数据远传。本装置要求配置自动选线功能；装置中控制器根据PT提供的Uao、Ubo、Uco、U△信号来判断故障类型（PT断线、金属接地和弧光接地），按照预先设定的方式控制高压真空快速接触器JZ装置具有存储功能，故障追忆功能，历史故障记录。装置的控制器本身有电源监视等自身监控系统
