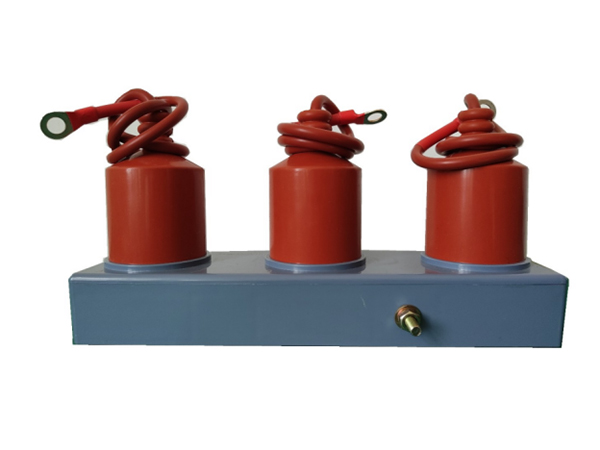

FS-DZB防爆型过电压保护器
FS-DZB防爆型过电压保护器
点击次数:838
发布日期:2023/05/03
应用场景:
产品详情
一、用途与特点
本产品为无间隙系列保护器,主要为保护35KV及以下高压电机、变压器、并联补偿电容器、开 关、电缆、电炉、电站配电设备、整流设备、发电机、电解槽等其他电气设备的相间和相对地绝缘免受操作过电压和大气过电压的损坏之用,能够有效的将过电压的幅值限制在电气设备绝缘耐受水平之下,保护电气设备的绝缘,维护电气设备的安全运行。传统的避雷器虽然能够限制过电压,但是只能在电气设备的相与地之间,不能实现相间的保护,两相间的过电压保护要经过两只避雷器的串联,残压要比相对地高出1倍,不利于电气设备的相间绝缘保护;而本公司生产系列产品是组合式的,能够有效地实现电气设备的相对地绝缘保护和相间绝缘保护,能够有效限制操作过电压和大气过电压。本产品采用性能优异的氧化锌压敏电阻,具有2ms通流容量大,伏安特性优异,残压比小,耐受4/10us大电流冲击水平高等优点;动作电压合适,而且可靠。
本公司生产的FS-DZB系列保护器完全满足GB11032-2010《交流无间隙氧化物避雷器》、JB/T9672.2-1999《交流系统有串联间隙金属氧化物避雷器》和DC/T620《交流电气装置的过电压保护器和绝缘配合》标准的要求。
本公司生产的FS-DZB系列保护器全部采用双重密封工艺结构,保护器的外壳全部为合成硅橡胶外套,外接连线采用高压绝缘硅橡胶电缆引出,全部产品皆为全绝缘封闭结构,除电缆终端接线鼻子外无任何金属外露;阻燃、防爆。

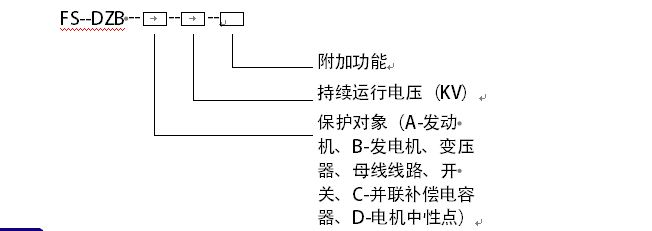

二、型号说明:

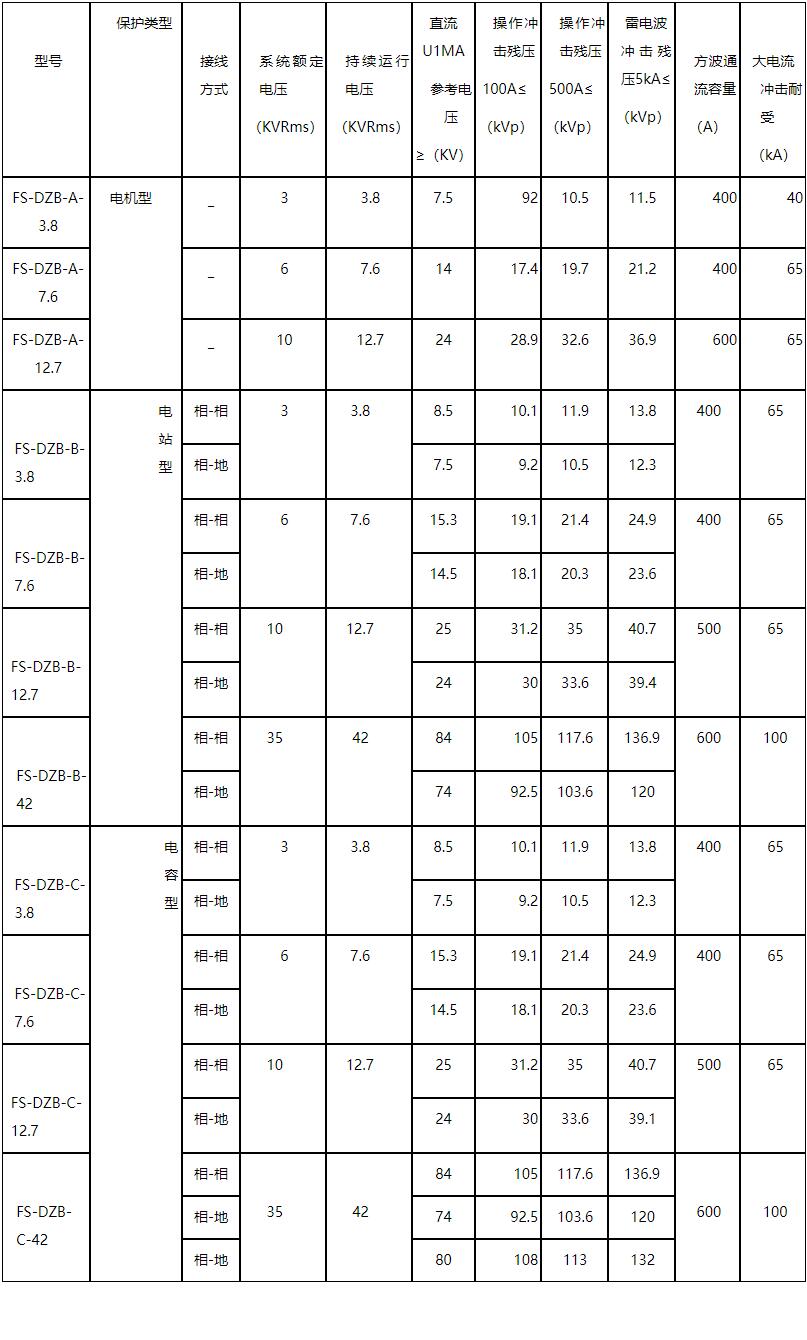

三、无间隙过电压保护器主要技术参数

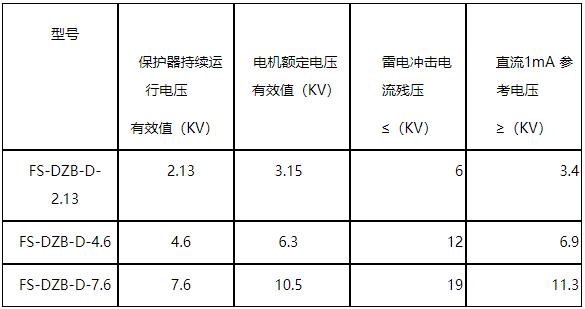

四、电机中性点过压保护器
五、FS-DZB的试验方法及注意事项
测量直流参考电压U1mA(无间隙)以及泄露电流,不做工频放电电压试验(有间隙做)。
直流参考电压U1mA的测量
本试验进行时按下图所示接好线路。逐步调高TB的输出电压,观察表计GB和LB,到LB上升达1mA时,读取GB的读数即为直流参考电压U1mA 。按GB11032要求,直流电压脉动部不超过±1.5%,试验环境温度为20℃±15 ℃。用户如有专门的高压直流发生器则更为方便。
泄露电流的测量
FS-DZB无间隙的所有组合式过电压保护器在0.75倍的直流参考电压下,测量的相间和相地直流泄露电流均小于30微安。
六、安装及注意事项
电缆外端裸露的连接线鼻子相互之间距离,应满足不同电压等级的不同相带电导体之间保持的最小安全距离的要求;
FS-DZB电缆线之间的安全距离及FS-DZB电缆线与不同相母线(或柜体)之间的安全距离应不小于该型保护器相间距离(应在电缆电缆拉紧状况下);
FS-DZB高压电缆长度要根据安装位置进行选择,长短要适当,过长时可将该相电缆捆扎固定在同相母排(线)上,严禁将不同相电缆捆扎在一起;
安装时严禁手提电缆.同时要注意避免高压电缆被锐器割破。
八、产品的使用条件
环境温度不高于+50℃,不低于-40℃;
海拔不超过1500m;
长期施加在保护器A、B、C三相端子间的工频电压不超过保护器的持续运行电压;
工作频率50~60Hz;
工作位置:10kV及以下产品垂直或水平安装,35kV产品只能垂直,所有产品不允许倒置安装(电缆向下)
