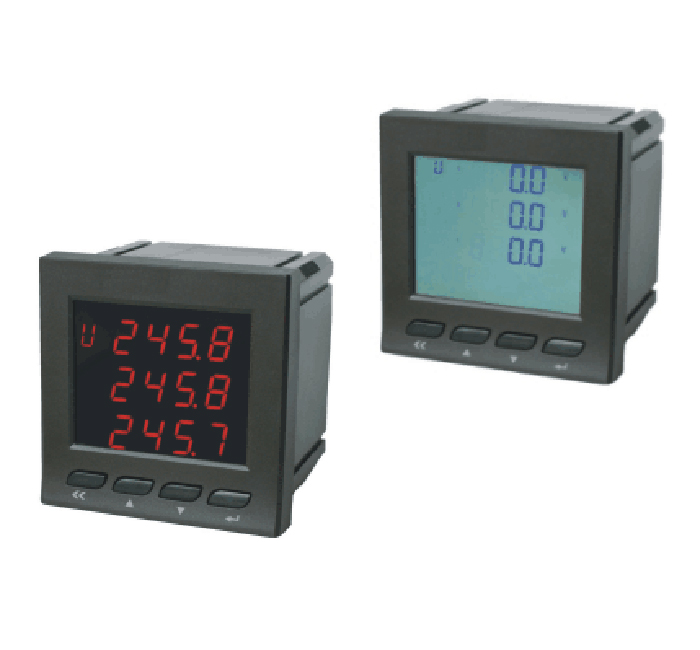

一、产品概述

        该系列三相电力仪表是集高精度电力参数测量、开关量输入、继电器输出、模拟量输出以及网络通讯为一体的数字电力仪表。仪表采用嵌入式安装，外形美观、运行可靠、现场接线与操作方便。可广泛应用于变电站综合自动化系统、智能高低压开关柜、低压配电自动化系统、建筑能源监控系统等重要变配电场合。

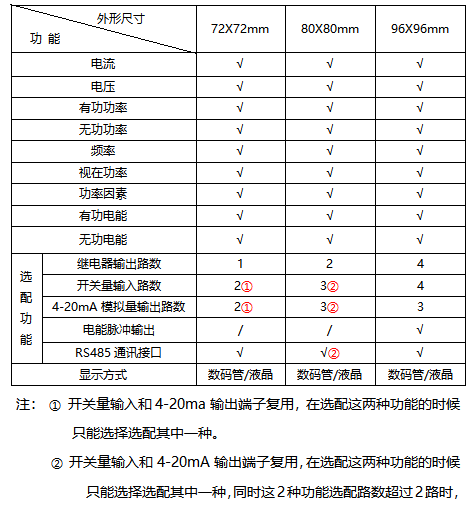

二、功能配置表

三、显示及参数设置

3.1 参数显示

按键功能说明：

显示参数包括：测量参数与累计量参数。

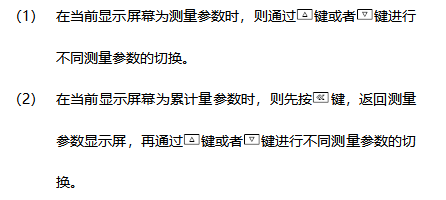

3.1.1 查看测量参数

        测量参数包括：电流、电压、有功功率、无功功率、视在功率、功率因素、频率、开入量状态以及继电器输出状态。

其流程如下：

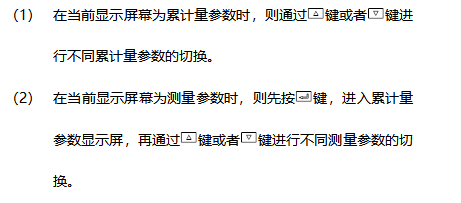

3.1.2查看累计量参数

        累计量参数包括：一次侧有功能电能、二次侧有功能电能、一次侧无功电能、二次侧无功电能。

其流程如下：

四、远程通讯

        本仪表可提供串行异步半双工RS485通讯接口，采用标准MODBUS-RTU通讯协议,各种数据信息均可在通讯线路上传送，在一条线路上可以同时连接多达64个仪表，通讯连接应使用带有铜网的屏蔽双绞线，线径不小于0.75平方毫米。布线时应使用通讯线远离强电电缆或其它强电场环境，组网时推荐采用总线型网络的连接方式，不建议采用星形或其它连接方式。

        MODBUS地址信息表请参考《三相电力仪表通讯规约》。

五、注意事项

        1、注意防止震动和冲击，不要在有灰尘和有腐蚀性气体的地方使用。

        2、输入的导线不宜过长，如被测信号输入端较长时请使用双绞屏蔽线。

        3、若信号伴随高频干扰，应加装低通滤波器。

        4、长时间存放未使用时，请每个月通电一次且不少于4小时。

        5、长期保存应避免阳光直射，环境温度应在-10℃~70℃。

        6、如仪表无显示，应先检查辅助电源，电压是否在规定范围内。

        7、如显示不正常，检查输入信号是否正常以及信号接线端子是否拧紧。

        8、除非PT有足够功率，否则不能使用PT信号同时做为辅助电源。

        9、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线方向正确且接触可靠，以免导致测量不准或产生故障。
