一、 产品简介

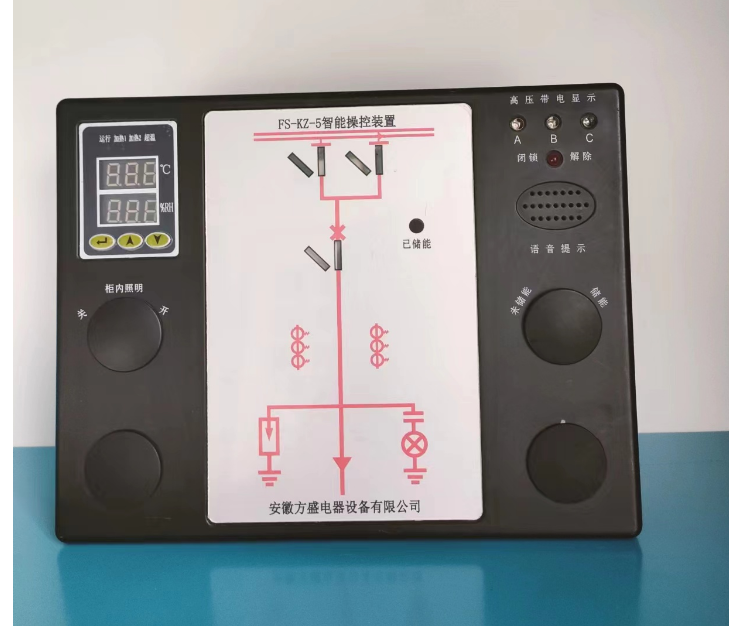

        FS-KC300系列开关柜智能显控装置用于3～35KV户内中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次模拟图、高压带电显示、分合闸状态指示、接地开关指示、储能指示、手车位置指示、语音防误提示、柜内温湿度数字显示、触头电缆搭接头 母线无线测温、RS485远程通讯接口等多项功能。

        1、产品功能

        1.1、一次动态模拟图显示

        1.2、防误语音提示：

        1.3高压带电显示及互锁

        1.4、合闸／分闸转换开关、就地／远方转换开关、储能转换和照明开关等。

        1.5、对柜内温湿度采用数字显示，直接显示柜内状态

        1.6、断线和过热报警：

        1.7、母线节点无线测温：

        1.8、通讯功能：RS485接口，MODBus协议方式

        2、技术参数

        ·工作电源： AC220V，DC110V，DC220V

        ·工作温度：-20℃～+65℃

        ·工作湿度：≤95％RH

        ·控制范围：温度：-40℃～+80℃  湿度：0～99%RH

        ·控制精度：温度：±1℃  湿度：±3%RH

        ·母线节点无线测温范围：0℃～＋150℃

        ·温度测量精度：±1℃

        ·整机功耗：≤5W

        ·远程通讯：RS485 波特率1200 2400 4800 9600（可现场设置）

        ·数据格式：8个数据位 1个终止位 无奇偶校验

        ·抗电强度：外壳与端子间大于AC2000V

        ·绝缘性能：外壳与端子间大于1000MΩ

        ·抗电磁干扰性能：符合IEC255－22的标准规定

二、传感器与装置的连接采用接口插件方式。

三、 安装方式

        仪器的安装方式：嵌入式

四、使用及调试方法

        1、产品均为嵌入式结构，只需在开关柜面板上按尺寸开好孔，再将其用螺母固定在面板上即可；

        2、按端子图接好线并校对正确后，通入电源；

        3、将各开关量输入断短接，检查其功能是否正常；

        4、温湿度控制功能，用嘴对传感器吹气，至加热指示灯亮，加热输出端导通；

        5、带电显示器输入端分别接上高压带电传感器，任一相高压带电时，相应高压带电红色指示灯亮，三相都不带电时，闭锁解除绿色指示灯亮。

        6、无线测温部分包含1个接收器和N个点的无线温度传感器

        接收器：把接收器固定在柜壁上，类似温湿度传感器的安装，接收器与显控装置采用端子连接(出厂前端子已接好线，用户插上即可)；

        传感器：安装之前需先确认电源开关拨到开的位置，如下图所示：

五．产品定货须知

        用户订货时，请提供相应说明及参数：

        1、 提供一次方案图；

        2、 产品名称、型号及数量（参照命名方式及意义），特殊功能请注明；

        3、 装置输入电源：AC:220V  DC:110V  DC:220V；

        4、 温湿度传感器接线长度；

        5、 加热器功率及数量（加热器电压均为AC220V）；

        6、 无线测温点数；

        7、 收货单位、邮编、地址、收货人及联系电话等。
