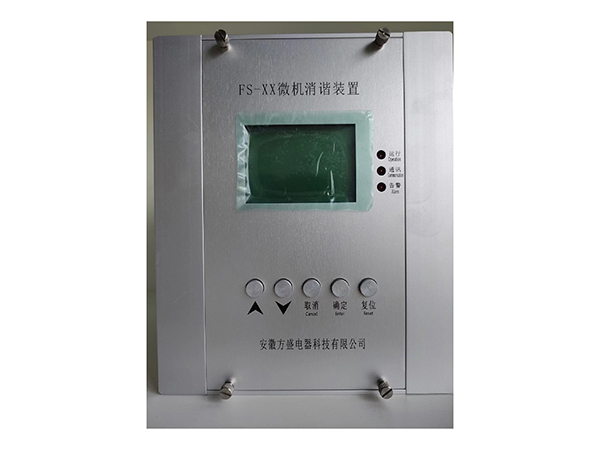

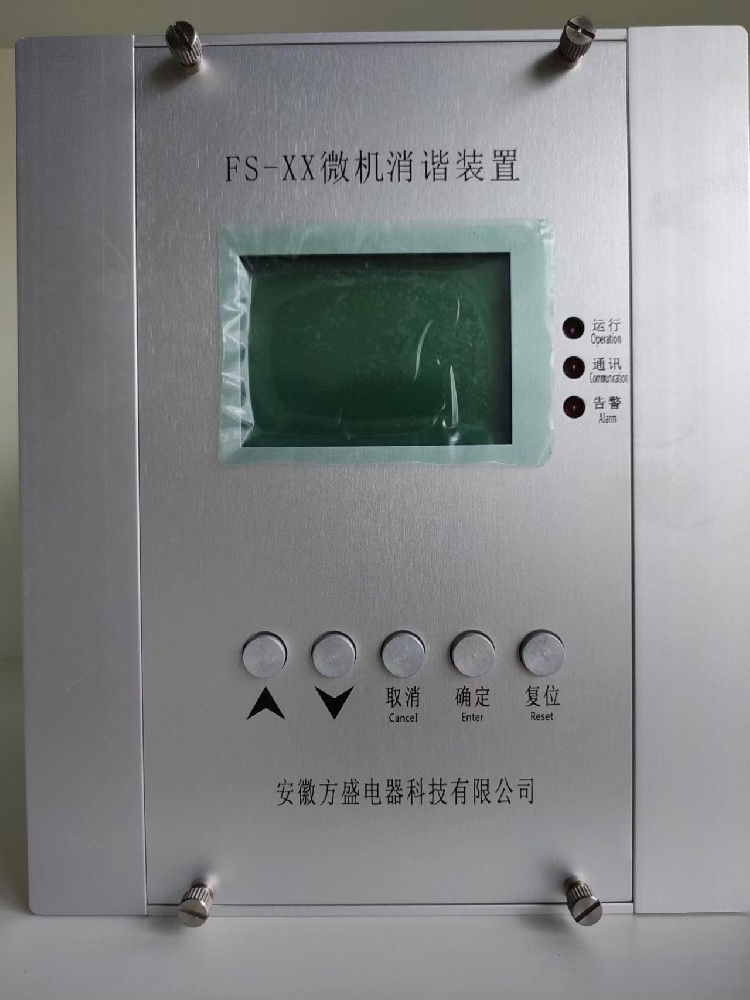

一、产品概述 1. 概述 微机消谐装置将微机技术用于电网消谐，利用计算 机快速、准确的数据处理能力实现快速傅里叶分析， 其选 频准确。通过对PT电压的采集，对电网谐振时的各种频 率成份能快速分析，准确的辨别出谐振故障。 如果是电网谐振，微机控制器发出指令使消谐电路 投入，实现快速消谐。本装置对各种高频、低频和工 频谐振均准确判断，动作迅速，较完善地解决了电力 系统中电网的消谐问题，并能记录发生的故障以及故 障发生的时间。本装置可广泛应用于发电厂、变电站 及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。 32. 功能及特点  模块化设计，结构紧凑，技术先进，高速DSP 核 处理器使运算实时性和动作准确性得以保证；  实时监控系统状态，对出现的异常运行状态做 出准确判断，并作出及时动作；  工业标准的RS-485通讯接口，可以向上位机传 送系统的运行状态；  故障追忆功能，显示最近20次历史故障记录；  具有良好的电磁兼容性，适合在强电磁干扰的 复杂环境中应用；  双硬件看门狗电路确保软件运行的可靠性；  中文液晶显示，运行状态清晰，菜单式操作，方便 易用。 43. 装置正面效果图 信号灯及按键说明：  运行： 正常运行指示灯;  报警： 故障指示，系统正常运行后熄灭；  通讯： 通讯指示，收到后台通讯时闪烁。  ↑↓：菜单选择和参数调整按键；  确认： 进入下级菜单和确认参数设定按键；  取消： 返回上级菜单和取消参数设定按键；  复位： 系统重新启动按键。 54. 工作原理 微机抑治消谐装置是基于PT提供的电压信号而 设计的产品。装置总体结构如下图所示：主要由微处 理器板、按键显示板、信号输出板和电源板构成。 二、操作说明 设备在到达现场后，先进行控制器试验，电源要求 为交/直流220V±10%。在送电前需检测电源范围是否符 合以上要求。 1. 通电开机后液晶屏显示： 消谐控制器 62. 一次停运时，2 秒后显示界面： 运行 08-09-10-15-25 当装置上电后，将显示“运行”和当前时间。当系 统出现电网谐振故障时，将会显示报警，如下图所示： 运 行 工频谐振 08-09-10-15-26 3. 按下“确认”按键进入主菜单界面： 7主菜单 故障追忆 电压显示 时间设定 主菜单 站号设置 参数设置 版本信息 通过“↑↓”按键选择操作项目，选定项为反色显示。按 下“确认”可进入要操作的子菜单界面。 4. 故障追忆 故障追忆 序号：05 工频谐振 08-09-10-15-25 通过“↑↓”按键查询最近20 次故障的历史记录。 89 Ua = 0.00V Ub = 0.00V Uc = 0.00V UΔ = 0.00V 时间设定 08-09-10-15-25 按下“取消”返回主菜单界面。 5. 电压显示 此界面将实时显示三相和开口电压数值，按下 “取消”返回主菜单界面。 6. 时间设定 通过按“↑↓”按键选择修改时间参数（选中项反 色显示），修改时间，显示的时间依次为“年-月-日-时 -分-秒” ， “确认”按键保存新设置的时间并返回主10 站号设置 站号：01 菜单， “取消”按键不保存新设置的时间并返回主菜单。 7. 站号设置 通过按“↑↓”按键选择修改站号参数（选中项反 色显示），修改站号， “确认”按键保存新设置的站号并 返回主菜单， “取消”按键不保存新设置的站号并返回主 菜单。 8. 参数设置 在参数设置前需要输入密码，如果密码正确才能修 改参数，否则返回主菜单界面。出厂设定密码“99”。输入密 码界面：输入密码 01 通过按“±”按键，输入密码，密码正确后，进 入参数设置界面： 三分频 30V 二分频 30V 工 频 120V 三倍频 120V “↑↓”按键选择修改参数的项目，选中项目反色显 示，设置参数数值， “确认”按键保存新设置的站号并返 回主菜单， “取消”按键不保存新设置的站号并返回主菜 单。 9. 版本信息 校验码：0x1234 按下“取消”返回主菜单界面。 11三、使用环境 1． 海拔高度：小于 2000m，特殊情况下可达 4000m； 2． 工作环境温度：-10℃- 60℃； 3． 空气相对湿度：90% (25℃)、50% (40℃) 4. 使用地点不得有腐蚀性气体、蒸汽、导电尘埃，不 得有爆炸性气体和破坏绝缘性气体； 5. 安装地点具有防风、防雨和防尘设施。 12四、装置端子接线图 1. 端 子 ZK 为装置控制板：  ZK1~ZK2 提供电源输入接口；  ZK3~ZK6 为PT 三相电压输入；  ZK7~ZK8 为PT 开口三角输入端；  ZK13 为故障报警端子，监测到电网故障时闭合；  ZK14 为谐振报警端子，监测到谐振故障时闭合； 13 ZK15 为接地报警端子，监测到接地故障时闭合；  ZK16 为过压报警端子，监测到过压故障时闭合；  ZK17 为失压报警端子，监测到失压故障时闭合；  ZK18 为报警公共端；  ZK21~ZK22 为485 通讯接口，计算机可以通过 此接口对微机消谐装置进行访问，装置将给出应答 信号，告诉计算机此刻本装置的运行状态。 五、安装尺寸(mm) 开孔尺寸：130.5X202, 深度：180.5mm 不含端 子高度. 1415 六．通讯规约 微机消谐装置采用MODBUS（RTU 模式）通讯规约， RS-485 工 业总线方式, 波特率为 9600 bPS，1 位起始位,8 位数据位，无校验， 1 位停止位，共 10 位。本装置出厂时站址和通讯波特率均已设好，站 址为 01。 CRC 校验权值为CRC-16=X16+X15+X5+1 1. 主站询问下行报文格式： 地址+功能码+起始地址+字长度+16 位CRC 校验码 地址 功能码 起始地址 数据字长度 CRC 校验码 ADD 03H 00H 00H 00H 03H CRC低 CRC高 2. 从站应答上行报文格式： 地址+功能码+字长度+数据长度+16 位CRC 校验码 地址 功能码 字节长度 数据 CRC 校验码 ADD 03H 06H 6 字节 CRC 低 CRC 高 3. 数据格式定义: 地址 状态定义 备注 0000H 备用 0001H 备用 0002H 谐振故障 00 00H（正常） 00 01H（三分频） 00 02H(二分频) 00 04（工频）00 08(三倍频)16 例：若设备地址为 01H 读取状态数据： 主站发送：01 03 00 00 00 03 05 CB 其中 05 CB为 CRC校验码 设备回应：01 03 06 00 00 00 00 00 00 21 75 其中 21 75 为CRC 校验码。
