一、概述

        我公司生产的开关柜智能操控装置是针对3～35KV户内开柜设计研制的新一代产品，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。

        该产品功能强大：有带电显示、温湿度数字显示、自动加热除湿控制，断路器分合闸状态指示；储能、接地开关指示；语音防误指示；RS485通讯接口功能等。

二、产品功能特点

        2-1、智能化程度高：不仅能显示开关分合状态，还可判断指示开关小车是处于试验位置与工作位置之前还是处于柜体之外。

        2-2、增加了语音防误提示功能和加热及负载断线报警功能。

        2-3、具备温湿度数字显示，同时可监控两处环境的温湿度状况，RS485通讯接口使其具备了与变电站其它设备组成实显的微机防误监控系统、语音防误提示功能。

        2-4、抗干扰能力强：采用独特的抗干扰技术。

        2-5、高可靠性：采用工业级电子元件。

三、技术参数

        ●电    源：AC200V±10%V  50Hz  DC220V±10%V

        ●工作环境：-20℃～+65℃

        ●控制调整：温度0℃～65℃  湿度：0%RH-99%RH

        ●控制精度：温度±2℃      湿度±5%RH

        ●功    率：≤3W

        ●通    讯：RS485  波特率9600

        ●抗电强度：外壳与端子间大于AC2500V

        ●绝缘性能：外壳与端子间大于500MΩ

        ●抗干扰：符合GB/T17626.8-1998标准

        ●抗震性：10～55～10Hz  2g  lmin

        ●有源输出：≤3A

四、安装方式

        4-1、装置安装方式：嵌入式

        4-2、装置外形尺寸为230×180×90，开孔尺寸为220×165（单位：mm）

        4-3、传感器的安装方式：

        1）采用35mm导轨安装或螺丝固定。

        2）采用固定式安装（孔距35mm孔径4mm）。

        3）温湿度传感器与装置的连接采用接口插件方式。

五、装置基本功能介绍

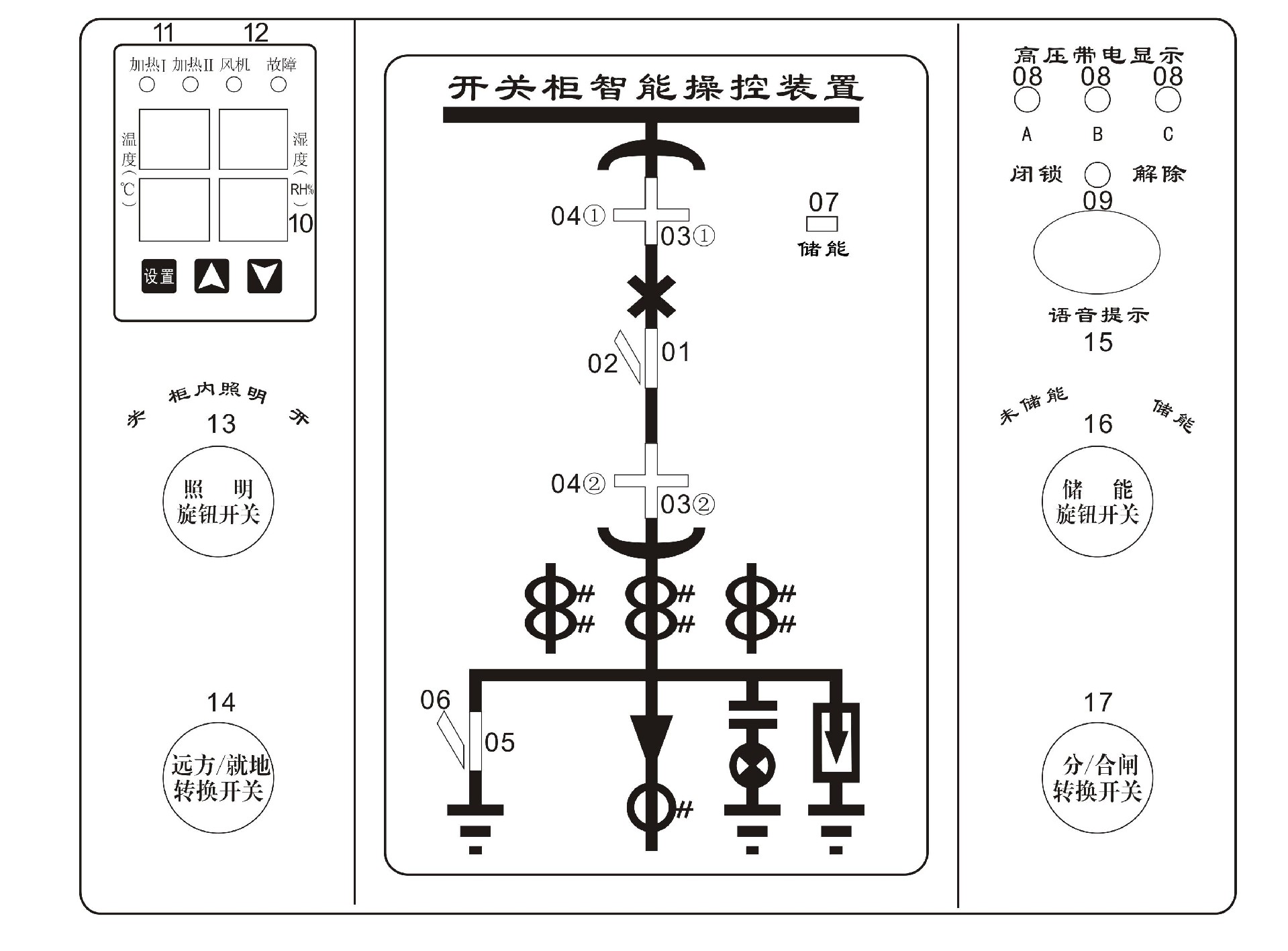

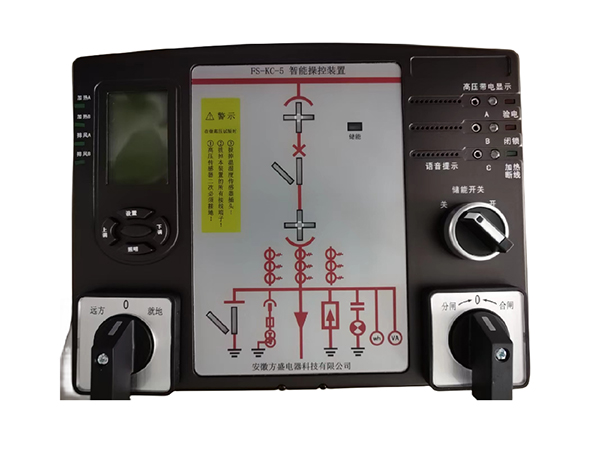

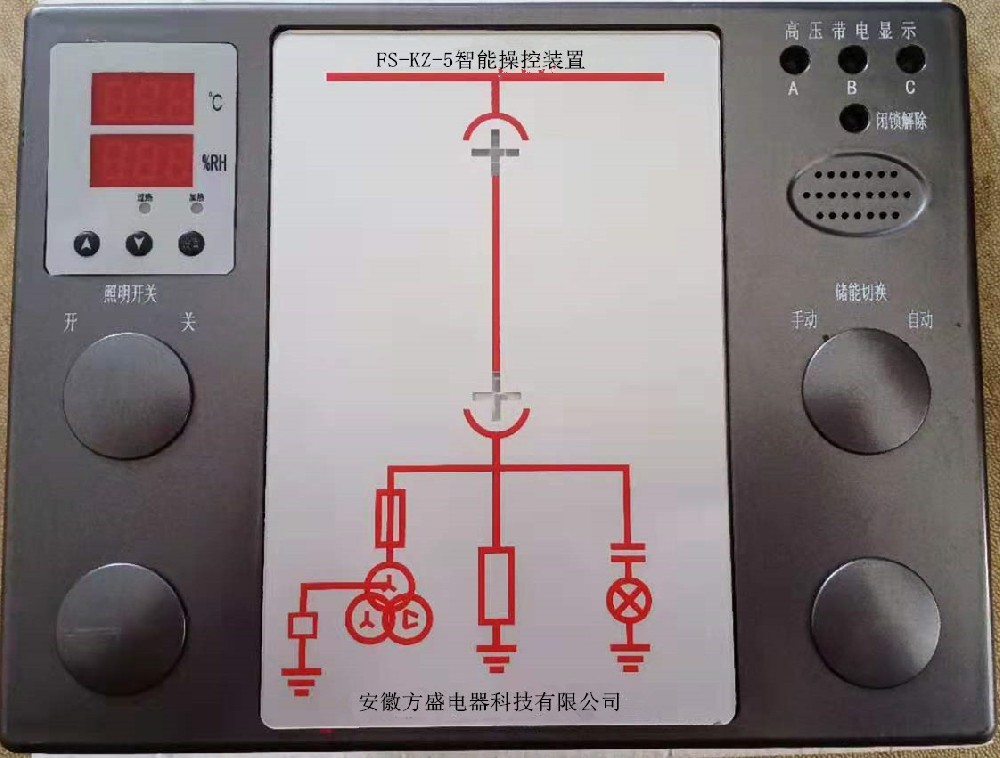

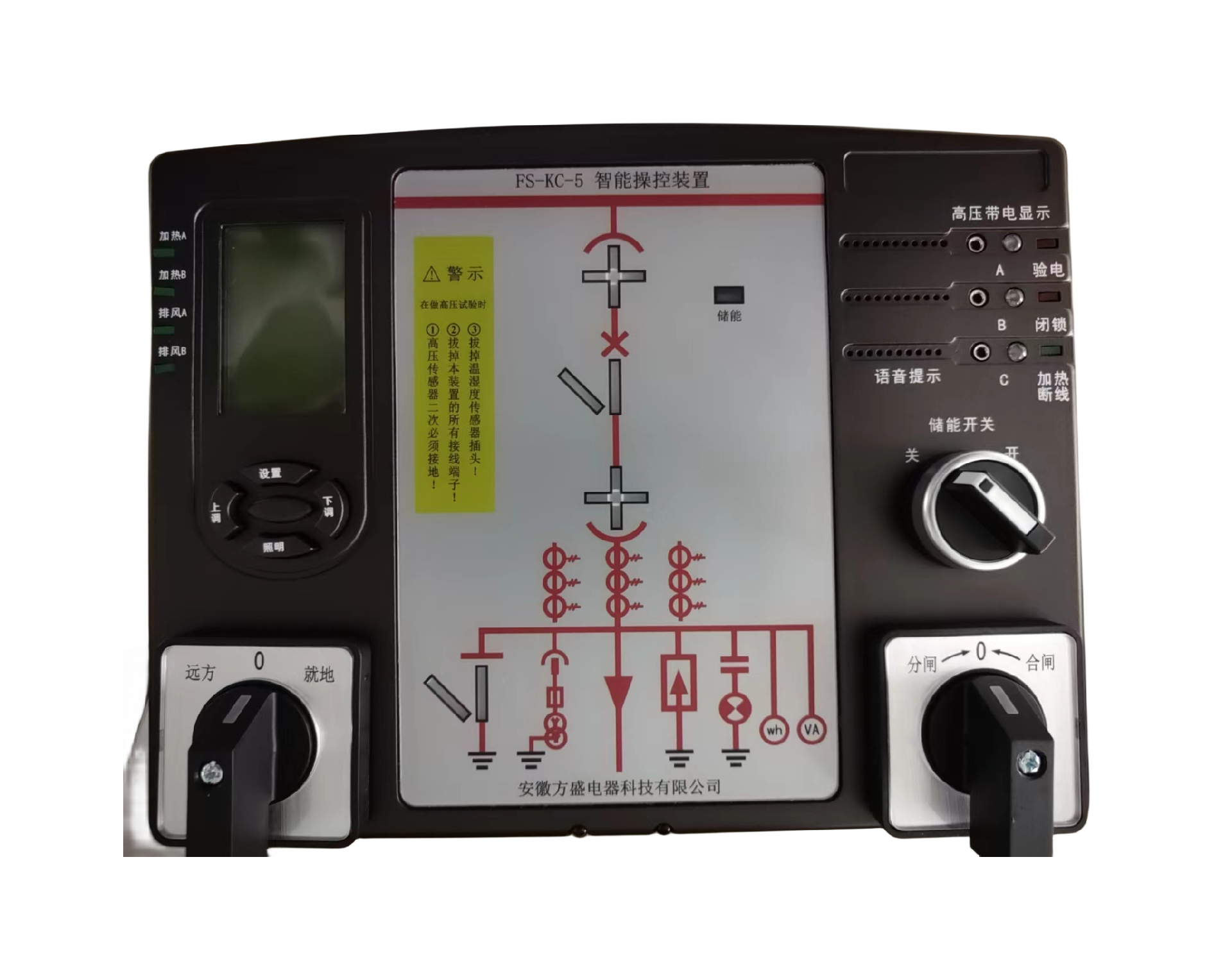

        5-1、产品面板功能显示说明

        （注：图中编号是为了说明面板的指示功能，实际装置上无编号。）

        注：

        01断路器合闸指示

        02断路器分闸指示

        03①、03②工作指示位置

        04①、04②试验指示位置

        05接地开关合指示

        06接地开关分指示

        07储能指示

        08带电指示（A、B、C）三相

        09闭锁指示

        10温度、湿度指示（双温双湿）

        11自动加热指示

        12通风报警指示

        13柜内照明转换开关

        14远方、就地操作开关

        15语音提示

        16已储能/未储能转换开关

        17分闸、合闸开关

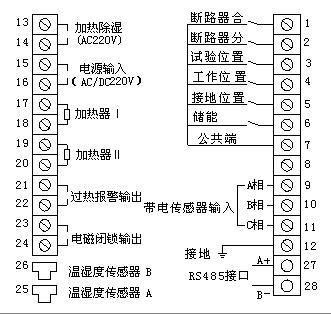

        5-2、产品端子接线图（以下为标准接线端子图，谨作参考！）

六、使用调试方法

        1、开关状态显示器输入状态调试：

        利用公共端7分别短接端子2-6,各相应的发光指示条发亮度变换，其物理意义同“装置开关状态动作说明”部分。

        2、加热器调试：

        选择温度、湿度的设定值，装置具有两路加热，一路通风，一路断线优先报警功能。

        3、温湿度传感器调试：

        按装置说明插入温湿度传感器，用嘴对第一路传感器轻轻吹一口湿气，当湿度达到

        用户设定值时，装置就会自动启动第一路加热器加热除温，同时面板上加热器指示灯亮；第二路试验方法同第一路。如果其中任何一种负载断路，相对应的红色指示仪亮，提醒用户及时排除故障，用户可根据需要进行改变设置，装置即按新设置的条件进行控制。高温控制风机，低温控制加热器，湿度控制加热器。

        4、高压带电显示部分调试：当A、B、C三相不带电时，闭锁解决，闭锁指示灯亮，当A、B、C三相中任何一相带电时，闭锁有效，闭锁提示灯灭。

        5、温湿度的测量：

        用户可根据需要监控的温度、湿度参数进行设置。

        1）实现加热升温的控制，装置的控制范围的确定遵循设置温度下限值加上温度回差值，此范围即为所要求的控制区。例如：下限值设置在5℃,回差温度设置在5℃加热器的工作控制温度范围5℃+5℃即温度传感器感受到的环境温度达到10℃时加热器停止升温。

        2）实现降温的控制：装置的控制范围遵循设置温度的上限值减去温度回差，风机启动工作的控制区。例如：温度的上限值设置为40℃，回差设置在5℃，温度控制区即是40℃-5℃即35℃，温度传感器感受到环境温度达到40℃时启动风机开始降温，直到环境温度达到35℃时风机停止工作。

        3）一般温度回差用户可以不必重新设置。
